Jak pomiar dna pomaga oszacować zakres pogłębiania i ilość urobku przed rozpoczęciem robót

Brak dokładnych informacji o ukształtowaniu podwodnego terenu to jedno z największych ryzyk podczas planowania robót hydrotechnicznych. Inwestycje związane z pogłębianiem torów wodnych czy budową portów opierają się na założeniach wyjściowych dotyczących objętości materiału do usunięcia. Brak aktualnych danych o rzeźbie dna uniemożliwia precyzyjne oszacowanie zakresu prac, co zazwyczaj skutkuje błędnym wyliczeniem ilości wydobytego urobku. Taka sytuacja natychmiast zaburza harmonogram całego projektu i generuje znaczące koszty operacyjne już na wczesnym etapie realizacji. Odpowiednie przygotowanie obszaru roboczego wymaga zastosowania nowoczesnych technologii pomiarowych, które dostarczają wiarygodnego obrazu sytuacji geologicznej poniżej lustra wody. Cyfrowe odwzorowanie środowiska podwodnego pozwala inżynierom zminimalizować ryzyko niespodzianek na etapie samej budowy. Sprawne przeprowadzenie wydobycia bez niepotrzebnego powtarzania przejazdów koparek przekłada się bezpośrednio na mniejsze zużycie paliwa, co obniża ślad węglowy całego przedsięwzięcia inżynieryjnego.

Dlaczego pojedynczy przekrój to za mało do oceny dna?

Nowoczesna batymetria dostarcza przestrzennego modelu dna w postaci gęstej chmury punktów powiązanych z dokładną pozycją geograficzną. Wykorzystanie tych informacji pozwala wygenerować cyfrowy model terenu podwodnego, który obrazuje rzeczywiste głębokości w każdym punkcie obszaru roboczego. Klasyczny, pojedynczy przekrój poprzeczny rejestruje jedynie wąski profil wzdłuż wybranej linii przelotu jednostki badawczej. Wyciągnięcie wniosków z takiego pomiaru dla całego akwenu wymaga matematycznej interpolacji pustych przestrzeni między kolejnymi torami pomiarowymi. Zmienne ukształtowanie osadów sprawia, że interpolacja wprowadza trudne do wyeliminowania błędy, które rosną proporcjonalnie do wielkości badanego terytorium. Z tego powodu do wiarygodnej oceny rozległego basenu portowego stosuje się gęstą siatkę linii przepłynięć.

Inżynierowie wyprowadzają kubaturę niezbędnego urobku poprzez nałożenie zbadanej powierzchni istniejącej na oczekiwaną powierzchnię projektową. Obliczenia wykorzystują metodę regularnej siatki kwadratów lub strukturalny model TIN, gdzie różnicę wysokości na węzłach mnoży się przez pole pojedynczego elementu. Siatki trójkątów sprawdzają się bardzo dobrze przy nieregularnym podłożu, ponieważ dokładnie modelują ostre uskoki i strome skarpy podwodne. Ostateczny wynik zależy od kilku kluczowych zmiennych, w tym precyzji pozycjonowania sprzętu oraz ciągłej korekty wahań poziomu wody podczas pracy hydrografa. Należy również uwzględnić zmiany zanurzenia samej jednostki w ruchu. Charakterystyka zalegającego osadu odgrywa równie ważną rolę przy szacowaniu czasu pracy sprzętu ciężkiego. Materiał luźny bardzo łatwo ulega osuwaniu pod wpływem naturalnych prądów rzecznych, podczas gdy gliniasty osad skonsolidowany spowalnia proces mechanicznego urabiania.

Dobór echosondy a integracja z planem robót maszyn

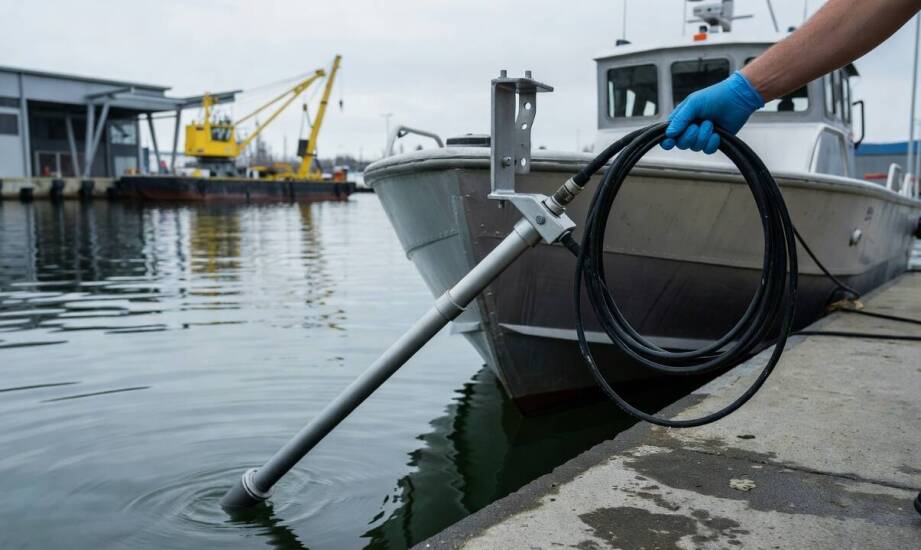

Systemy pomiarowe oparte na echosondach jednowiązkowych sprawdzają się przy profilowaniu prostych kanałów żeglownych lub badaniach o ograniczonym budżecie. Urządzenie rejestruje głębokość wyłącznie w pionowej osi pod przetwornikiem, wymuszając zakładanie bardzo gęstych profili w celu uzyskania wysokiej rozdzielczości modelu. Zaawansowane rozwiązania wielowiązkowe emitują z kolei szeroki wachlarz impulsów akustycznych w jednym momencie. Sprzęt tego typu tworzy pas pomiarowy, którego szerokość jest bezpośrednio uzależniona od bieżącej głębokości akwenu. Płytka woda oznacza węższy zakres skanowania, dlatego dokładne pokrycie całego badanego obszaru wymaga starannego zaplanowania nakładających się tras przepłynięć. System wielowiązkowy zazwyczaj zapewnia dużo pełniejszy obraz ukształtowania i mniejszą niepewność wyników w porównaniu do rozwiązań opartych na pojedynczej wiązce.

Gotowe mapy głębokości trafiają bezpośrednio do biurowego oprogramowania inżynieryjnego, co pozwala zaplanować precyzyjną sekwencję operacji dla floty budowlanej. W działaniach firmy Sitech Poland zauważamy, że zasilenie systemów pozycjonowania maszyn 3D poprawnymi modelami z pomiarów skutecznie optymalizuje pracę operatorów pogłębiarek. Ekran w kabinie w czasie rzeczywistym wyświetla rzędną roboczą narzędzia na tle trójwymiarowego projektu. Zintegrowane czujniki wychylenia oraz anteny GNSS RTK zamontowane na ramieniu dokładnie śledzą ruchy łyżki pod mętną wodą. Praca z jednym, spójnym modelem cyfrowym ogranicza liczbę błędów wykonawczych i eliminuje konieczność wykonywania kosztownych poprawek na dnie. Dynamicznie zmieniające się koryta rzek wymagają czasem uzupełnienia danych hydroakustycznych o profilowanie poddenne. Połączenie technologii z badaniem prędkości nurtu ułatwia przewidzenie intensywności zasypywania wykopu przed oficjalnym odbiorem.

Wygenerowanie cyfrowego modelu środowiska wodnego wyznacza dopiero początek procesu analitycznego dla zespołów odpowiedzialnych za hydrotechnikę. Prawidłowo zebrane i przetworzone informacje definiują pewny zakres zadania, stanowiąc równocześnie nadrzędny punkt odniesienia do cyklicznej kontroli wydajności. Wykonywanie regularnych pomiarów międzyoperacyjnych pozwala na bieżąco weryfikować objętość faktycznie wydobytego materiału. Skonfrontowanie tych parametrów z wyjściowymi celami projektowymi ułatwia korektę harmonogramu maszyn i zabezpiecza inwestora przed poważnymi opóźnieniami. Zastosowanie ciągłego przepływu danych pomiarowych zamyka lukę informacyjną między biurem geodezyjnym a sprzętem pracującym na wodzie. Wykonawca zyskuje dzięki temu całkowitą kontrolę nad realizacją wykopu od pierwszego skanowania akwenu aż po ostateczny odbiór toru wodnego przez inspektora nadzoru.
